Warum die Unterkonstruktion beim Glasdach so wichtig ist
Die Anforderungen an moderne Glasarchitektur steigen kontinuierlich. Größere Spannweiten, filigranere Konstruktionen, nachhaltige Bauweisen und individuelle Geometrien führen dazu, dass Tragwerk und Glasdach immer enger zusammenwirken müssen.
Die Unterkonstruktion übernimmt dabei mehrere Aufgaben gleichzeitig:
- Aufnahme aller statischen Lasten
- Sicherstellung der Formstabilität
- Grundlage für eine dauerhaft dichte Gebäudehülle
- Unterstützung architektonischer Gestaltungsziele
Je anspruchsvoller die Architektur, desto wichtiger wird die frühzeitige Abstimmung zwischen Tragwerksplanung und Glasdachsystem. Unterschieden wird dabei meist zwischen Glasdächern auf Holzsparren, Stahlträgern oder Betonkonstruktionen.

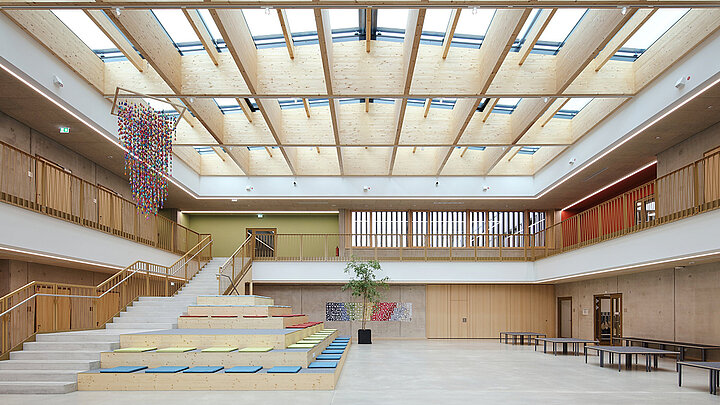

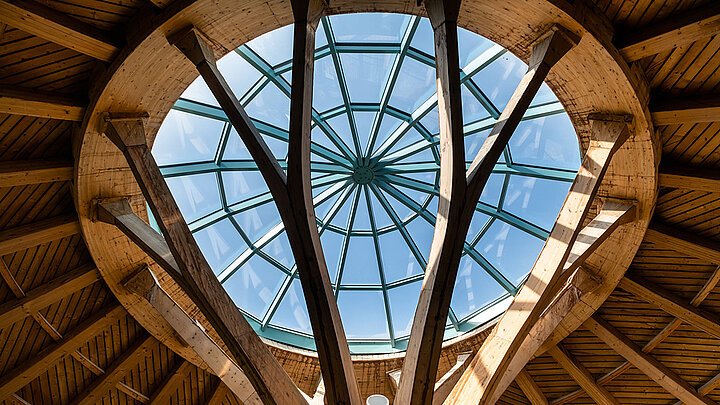

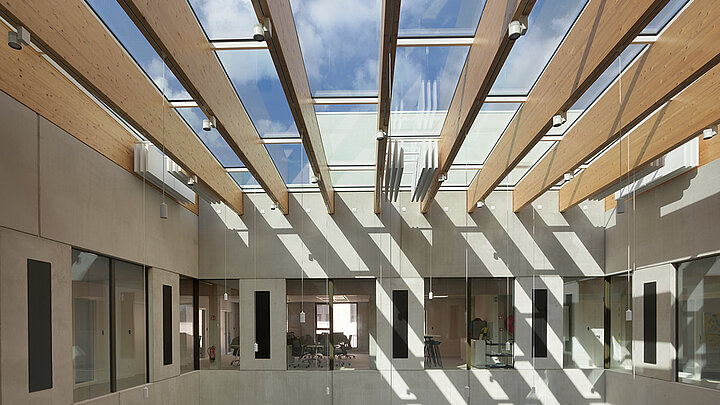

Glasdächer auf Holzsparren
Holz ist insbesondere bei hochwertigen und nachhaltigen Architekturprojekten eine beliebte Wahl für die Unterkonstruktion von Glasdächern. Dank seiner hohen Tragfähigkeit, guten bauphysikalischen Eigenschaften und natürlichen Optik eignet sich der Werkstoff sowohl für Atrien und Innenhöfe als auch für Büro-, Bildungs- und Verwaltungsgebäude. Gleichzeitig erfordert die Kombination aus Holztragwerk und Glasdach eine präzise Planung, da Statik, Anschlüsse, Entwässerung und Verglasung optimal aufeinander abgestimmt werden müssen.
Typische Einsatzbereiche von Glasdächern auf Holzkonstruktionen
Holz eignet sich insbesondere für Bauprojekte, bei denen neben den technischen Anforderungen auch Nachhaltigkeit und Aufenthaltsqualität eine wichtige Rolle spielen. Sichtbare Holztragwerke schaffen eine warme Atmosphäre und werden häufig bewusst als gestalterisches Element eingesetzt.
Typische Anwendungsbereiche sind:
- Atrien und Innenhöfe
- Büro- und Verwaltungsgebäude
- Bildungs- und Forschungseinrichtungen
- Hotels und öffentliche Gebäude
- Sanierungs- und Revitalisierungsprojekte
Gerade dort, wo natürliches Licht und hochwertige Architektur miteinander verbunden werden sollen, bietet Holz als Tragwerk eine attraktive Lösung.
Die Vorteile eines Glasdachs auf Holzsparren
Neben seiner nachhaltigen Herkunft überzeugt Holz vor allem durch seine bauphysikalischen Eigenschaften. Im Vergleich zu Stahl weist der Werkstoff eine deutlich geringere Wärmeleitfähigkeit auf und kann dadurch helfen, Wärmebrücken zu reduzieren. Gleichzeitig ermöglicht Brettschichtholz die Realisierung großer und optisch anspruchsvoller Tragwerke.
Architekten schätzen zudem die natürliche Optik des Werkstoffs. Sichtbare Sparren und Träger verleihen großzügigen Glasdächern eine besondere Wertigkeit und schaffen eine harmonische Verbindung zwischen Konstruktion und Architektur.
Welche Sparrenstärke benötigt ein Glasdach?
Eine pauschale Antwort auf die Frage nach der richtigen Sparrenstärke gibt es nicht. Die Dimensionierung eines Holztragwerks hängt von zahlreichen Faktoren ab, darunter die Spannweite, die Schneelastzone, das Gewicht der Verglasung sowie die gewünschte Geometrie des Glasdachs.
Bereits geringe Änderungen der Rahmenbedingungen können erhebliche Auswirkungen auf die erforderlichen Querschnitte haben. Deshalb sollte die Auslegung des Tragwerks stets auf Grundlage einer objektspezifischen statischen Berechnung erfolgen.
Wie wird ein Glasdach auf Holzsparren befestigt?
Die Befestigung eines Glasdachs auf Holzsparren erfordert eine sorgfältige Abstimmung zwischen Tragwerk und Glasdachsystem. Anders als bei klassischen Dachaufbauten müssen neben den statischen Anforderungen auch Aspekte wie Dichtheit, Entwässerung, Verformungen des Tragwerks und bauphysikalische Einflüsse berücksichtigt werden.
In der Regel wird das Glasdach nicht direkt auf den Holzsparren montiert. Stattdessen bildet die Holzkonstruktion die tragende Basis, auf der das eigentliche Glasdachsystem befestigt wird. Dieses übernimmt die Aufnahme der Verglasung, sorgt für eine kontrollierte Entwässerung und gewährleistet die dauerhafte Dichtheit der Konstruktion.
Gerade bei großflächigen Glasdächern ist eine präzise Planung der Anschlusssituationen entscheidend. Denn bereits geringe Abweichungen im Tragwerk können Auswirkungen auf Verglasung, Anschlussdetails und die spätere Funktion des Glasdachs haben. Deshalb sollten Holztragwerk und Glasdachsystem von Beginn an als aufeinander abgestimmtes Gesamtsystem geplant werden.

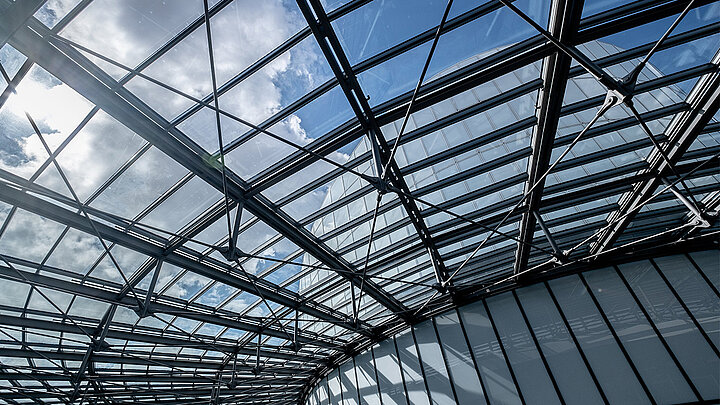

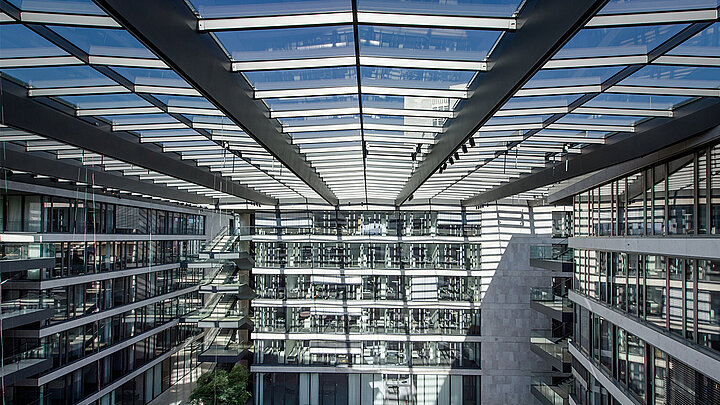

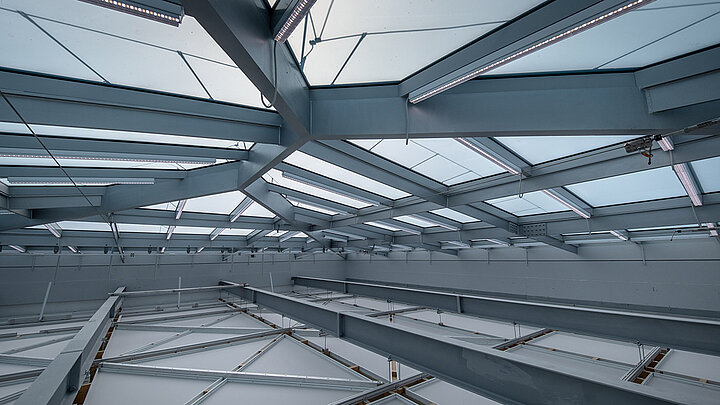

Glasdächer auf Stahlträgern: Die Lösung für große Spannweiten
Wenn große Glasflächen, filigrane Konstruktionen oder außergewöhnliche Geometrien gefragt sind, kommen häufig Stahltragwerke zum Einsatz. Aufgrund ihrer hohen Tragfähigkeit ermöglichen Stahlträger Spannweiten und Konstruktionsformen, die mit anderen Materialien oft nur schwer oder mit deutlich größeren Querschnitten realisierbar wären.
Typische Einsatzbereiche von Stahlunterkonstruktionen sind:
- Atrien und Innenhöfe mit großen Spannweiten
- Einkaufszentren und Passagen
- Büro- und Verwaltungsgebäude
- Bahnhöfe, Flughäfen und öffentliche Gebäude
- Glasdächer mit komplexen oder polygonalen Geometrien
- Sanierungsprojekte auf bestehenden Stahltragwerken
Stahl eröffnet dabei ein hohes Maß an gestalterischer Freiheit und ermöglicht selbst bei großen Glasflächen schlanke, filigrane Konstruktionen. Dadurch eignet sich der Werkstoff besonders für anspruchsvolle Glasarchitekturen mit hohen statischen und architektonischen Anforderungen.
Vorteile von Stahlunterkonstruktionen für Glasdächer
Der größte Vorteil von Stahl liegt in seinem hervorragenden Verhältnis von Tragfähigkeit zu Materialeinsatz. Dadurch können Glasdächer mit schlanken Ansichtsbreiten und großen Spannweiten realisiert werden, ohne Kompromisse bei Stabilität oder Sicherheit einzugehen.
Zudem eignet sich Stahl besonders für Projekte mit anspruchsvoller Architektur oder außergewöhnlichen Dachformen, bei denen hohe Lasten aufgenommen und gleichzeitig filigrane Konstruktionen umgesetzt werden müssen.
Glasdach auf Stahlträgern: Darauf kommt es an
Die hohe Leistungsfähigkeit von Stahltragwerken erfordert eine präzise Planung der Schnittstellen zum Glasdach. Insbesondere Anschlussdetails, Entwässerung, Bewegungen des Tragwerks sowie Wärmeausdehnungen müssen frühzeitig berücksichtigt werden.
Je größer die Spannweiten und je komplexer die Geometrie des Glasdachs, desto wichtiger wird die Abstimmung zwischen Tragwerksplanung und Glasdachsystem. Nur wenn beide Komponenten als Gesamtsystem betrachtet werden, lassen sich Funktionalität, Dichtheit und Dauerhaftigkeit langfristig sicherstellen.
Wann ist eine Stahlunterkonstruktion die richtige Wahl?
Stahl empfiehlt sich insbesondere bei Projekten, bei denen große Spannweiten, möglichst schlanke Konstruktionen oder besondere architektonische Anforderungen im Vordergrund stehen. In vielen Fällen bildet das Stahltragwerk die Basis für komplexe Glasarchitekturen und schafft die Voraussetzung für offene, lichtdurchflutete Räume mit maximaler Gestaltungsfreiheit.

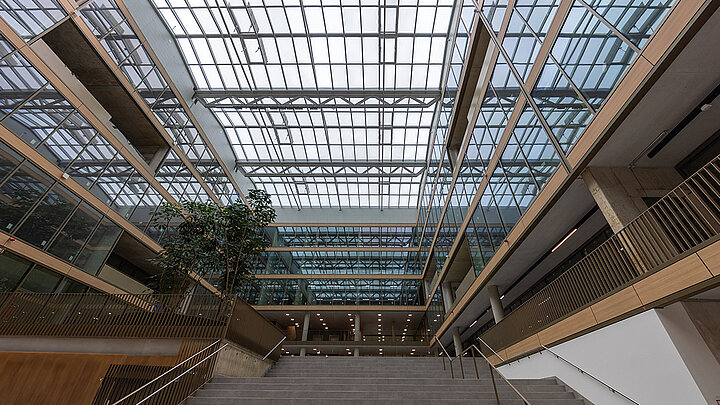

Glasdächer auf Betonunterkonstruktionen
Betonunterkonstruktionen kommen vor allem bei Gebäuden zum Einsatz, bei denen hohe Lasten aufgenommen werden müssen oder das Glasdach direkt in die Tragstruktur des Bauwerks integriert wird. Dazu zählen beispielsweise Büro- und Verwaltungsgebäude, Einkaufszentren, öffentliche Einrichtungen oder Sanierungsprojekte im Bestand.
Besonders bei Atrien, Innenhöfen oder großflächigen Oberlichtern bildet eine Stahlbetonkonstruktion häufig die Grundlage für das Glasdach. Die hohe Tragfähigkeit und Dauerhaftigkeit des Baustoffs schaffen dabei ideale Voraussetzungen für langfristig sichere Konstruktionen.
Typische Einsatzbereiche von Betonunterkonstruktionen
- Atrien und Innenhöfe
- Büro- und Verwaltungsgebäude
- Einkaufszentren und öffentliche Gebäude
- Sanierungs- und Bestandsprojekte
Vorteile von Beton als Glasdach-Tragwerk
Beton überzeugt vor allem durch seine hohe Stabilität und Langlebigkeit. Darüber hinaus verfügt der Baustoff über gute Brandschutzeigenschaften und bietet durch seine Masse Vorteile beim Schall- und Wärmeschutz.
Gerade bei Gebäuden, deren Tragstruktur ohnehin aus Stahlbeton besteht, lässt sich das Glasdach häufig effizient in das Gesamtkonzept integrieren.
Glasdach auf Beton: Darauf kommt es an
Bei Glasdächern auf Betonunterkonstruktionen spielen insbesondere die Anschlussdetails eine entscheidende Rolle. Auflager, Befestigungspunkte, Abdichtungen und Entwässerung müssen exakt aufeinander abgestimmt werden, um Spannungen, Wärmebrücken oder Undichtigkeiten zu vermeiden.
Deshalb sollten auch bei Betontragwerken Unterkonstruktion, Anschlüsse und Glasdachsystem frühzeitig gemeinsam geplant werden. So entsteht ein dauerhaft funktionierendes Gesamtsystem, das sowohl technische als auch architektonische Anforderungen erfüllt.
Holz, Stahl oder Beton: Welche Unterkonstruktion passt zum Projekt?
| Kriterium | Holz | Stahl | Beton |
| Typische Spannweiten | Mittel bis groß | Groß bis sehr groß | Mittel bis groß |
| Optik | Natürlich, warm | Filigran, technisch | Massiv, gradlinig |
| Tragfähigkeit | Hoch | Sehr hoch | Sehr hoch |
| Nachhaltigkeit | Sehr hoch | Gering | Gering |
| Korrosionsbeständigkeit | Hoch (bei richtiger Ausführung) | Zusätzlicher Schutz erforderlich | Sehr hoch |
| Typische Einsatzbereiche | Atrien, Büro- und Bildungsbauten | Großprojekte, Einkaufszentren, Sondergeometrien | Innenhöfe, Bestandsbauten, öffentliche Bauten |
Die Wahl der optimalen Unterkonstruktion hängt letztlich von den statischen Anforderungen, der gewünschten Architektur und den projektbezogenen Rahmenbedingungen ab. In vielen Projekten werden die Materialien gezielt kombiniert, um ihre jeweiligen Stärken bestmöglich zu nutzen.
Nicht jede Glasdachlösung passt zu jeder Unterkonstruktion
Die Wahl der Unterkonstruktion ist nur eine Seite der Medaille. Ebenso wichtig ist die Frage, ob das gewählte Glasdach die Anforderungen des jeweiligen Tragwerks erfüllt. Denn je nach Material, Spannweite und Geometrie entstehen unterschiedliche Anforderungen an Befestigung, Entwässerung, Bauphysik und Dichtheit.
Bei der Auswahl eines Glasdachs sollten Architekten und Planer daher insbesondere auf folgende Aspekte achten:
- Flexibilität bei unterschiedlichen Tragwerksarten
- Sichere und dauerhaft dichte Anschlussdetails
- Integrierte Entwässerung
- Hohe Wärmedämmung und Energieeffizienz
- Möglichkeiten zur Integration von Lüftungs- und RWA-Elementen
- Realisierbarkeit individueller Geometrien und Sonderlösungen
Gerade bei komplexen Glasarchitekturen entscheidet oftmals nicht die Unterkonstruktion allein über den Projekterfolg, sondern das Zusammenspiel zwischen Tragwerk und Glasdachsystem. Ein renommierter Ansprechpartner und Hersteller ist hier LAMILUX – mit einer Firmengeschichte von über 100 Jahren und

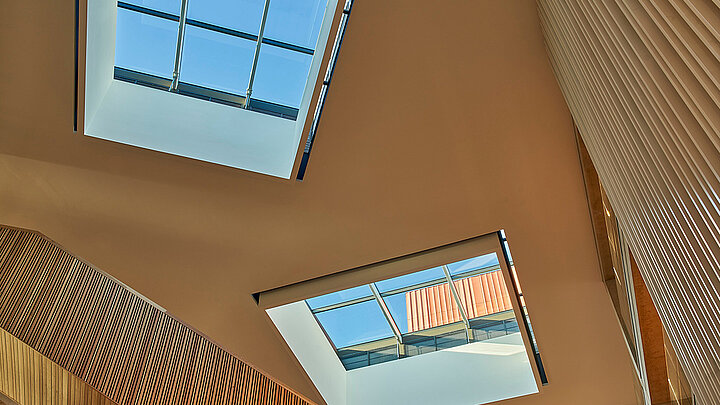

LAMILUX Glasdach PR60
Ob Einkaufszentrum, Schule oder Bürokomplex - das LAMILUX Glasdach PR60 schafft individuelle Dachverglasungen für jedes Gebäude. Dank flexiblem Pfosten-Riegel-System integriert es sich in jedes Dach und schafft einzigartige Glasarchitekturen.
Die eigentliche Herausforderung: Die Schnittstelle zwischen Tragwerk und Glasdach
In der Praxis entstehen die größten Risiken häufig nicht im Tragwerk selbst und auch nicht im Glasdachsystem.
Problematisch werden vielmehr die Übergänge zwischen beiden Bereichen.
Typische Fragestellungen sind:
- Wie werden Lasten sicher abgetragen?
- Wie werden Bewegungen und Verformungen ausgeglichen?
- Wo verläuft die Entwässerung?
- Wie werden Anschlüsse dauerhaft dicht ausgeführt?
- Wie lassen sich filigrane Ansichten mit hoher Tragfähigkeit verbinden?
Werden diese Punkte erst während der Ausführung betrachtet, führt dies häufig zu Nacharbeiten, Terminverzögerungen oder unnötigen Mehrkosten.
Deshalb empfiehlt sich eine integrierte Planung bereits in den frühen Projektphasen -bestenfalls mit Hersteller, Statiker und Architekt gemeinsam.
Ganzheitliche Planung von Tragwerk und Glasdach
Bei komplexen Projekten müssen Tragwerk, Verglasung, Entwässerung, Befestigungspunkte und Anschlüsse demnach als Gesamtsystem betrachtet werden. Genau hier setzt LAMILUX an.
Neben dem Glasdach PR60 unterstützt LAMILUX Architekten, Planer, Metallbauer und Bauherren bereits in frühen Projektphasen bei der technischen Abstimmung komplexer Glasdachkonstruktionen. Durch die enge Zusammenarbeit mit allen Projektbeteiligten werden Schnittstellen reduziert und Planungsprozesse vereinfacht.
Dabei stehen nicht einzelne Komponenten im Mittelpunkt, sondern die Frage, wie Tragwerk und Glasdach optimal zusammenarbeiten können. Das gilt sowohl für Projekte auf Holzunterkonstruktionen als auch für Glasdächer auf Stahltragwerken oder individuelle Sonderlösungen.
Gerade bei anspruchsvoller Glasarchitektur profitieren Bauherren von dieser ganzheitlichen Betrachtung, da technische Risiken früh erkannt und Lösungen bereits in der Planungsphase entwickelt werden können.
Erfolgreiche Glasarchitektur entsteht durch ganzheitliche Planung
Ob Glasdach auf Holzbalken, Stahlträgern oder einer individuellen Sonderkonstruktion: Die Wahl der richtigen Unterkonstruktion beeinflusst die gesamte Leistungsfähigkeit eines Glasdachs.
Während Holz mit Nachhaltigkeit und hochwertiger Optik überzeugt, ermöglicht Stahl große Spannweiten und maximale Gestaltungsfreiheit. Entscheidend für den langfristigen Projekterfolg ist jedoch nicht allein die Materialwahl, sondern die frühzeitige Abstimmung zwischen Tragwerk, Glasdachsystem und allen relevanten Schnittstellen. Genau hier unterstützt Sie LAMILUX von der ersten Konzeption bis zur Fertigung, Umsetzung und Wartung.
